保溫型防爆墻
來源:防爆門廠家 發布時間:2021-11-21 瀏覽量:65535次 本文鏈接:http://www.hnmzd.com/fangbaoqiang/26.html

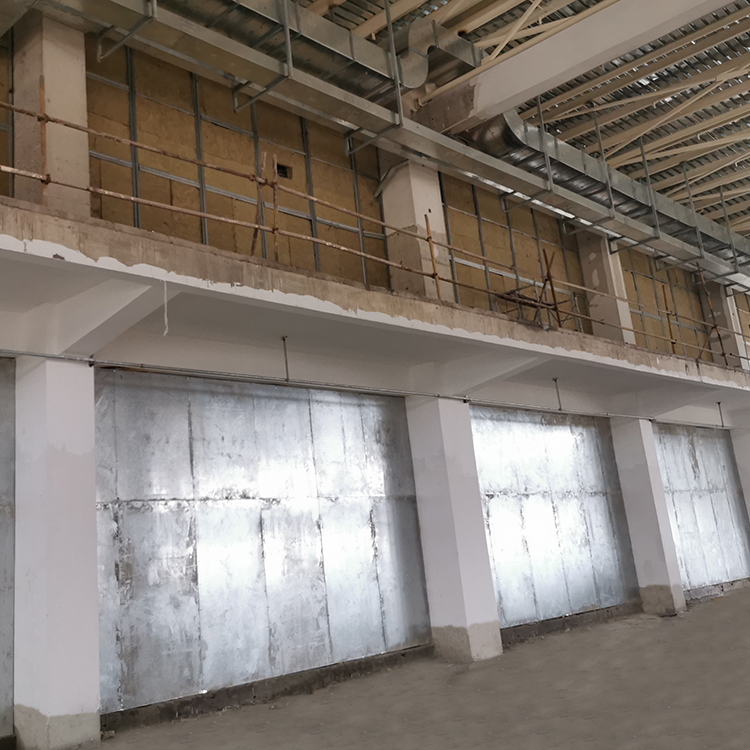

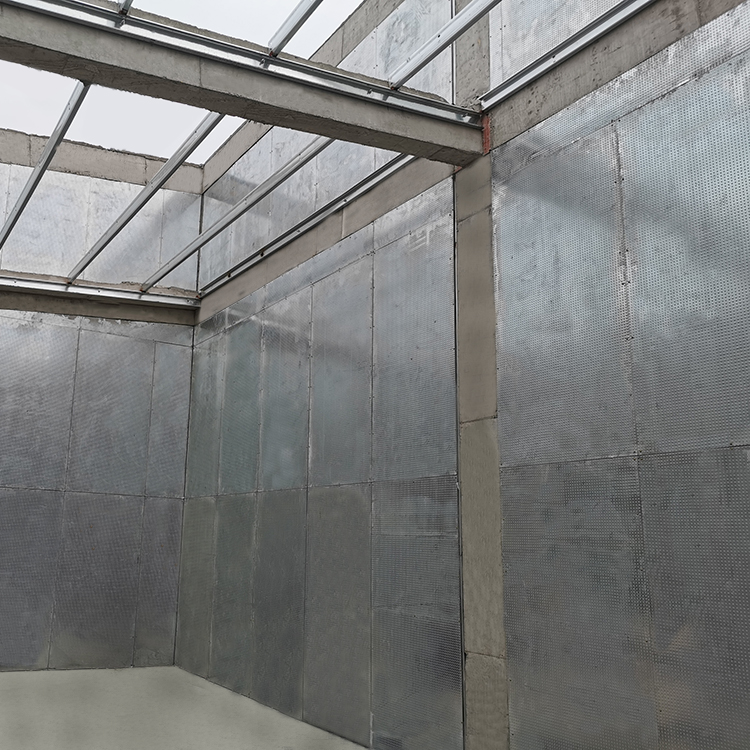

保溫型防爆墻由9.5厚纖維復合鋼板+150厚巖棉+冷彎等邊槽鋼@1200(雙向)+9.5厚纖維水泥復合鋼板,9.5厚纖維復合鋼板構成為:0.5厚鍍鋅鋼板+8.5厚強化纖維水泥+0.5厚鍍鋅鋼板。
1.選用要點
1.1抗爆墻分為非保溫型和保溫型兩種.保溫型為在金屬骨架的內外兩側均做纖維水泥復合鋼板,并在骨架中間填充巖棉。保溫型抗爆用耐火極限可達4小時。
1.2防爆墻在選定生產廠家后,需要由生產廠家做二次設計。防爆墻的鋼龍骨采用冷彎等邊槽鋼,冷彎等邊槽鋼的尺寸大小垠據抗爆壓力值的要求和墻體高度經結構計算確定。
1.314j938圖集介紹兩種龍骨的布置方式,供選用參考。抗爆壓力值可達1400kPa。
1.414j938圖集的纖維水泥復合鋼板防爆墻構造詳圖僅以保溫型示例,非保溫型防爆墻構造做法基本相同,可參照使用。
2.保溫防爆墻做法構造表:
